體育館智能照明解決方案

通過將體育場館中的照明回路接入智能照明系統，根據本場館承接不同體育賽事、演出任務的燈光布置效果，對其照明回路的開關、調光模式進行編輯，并設置相應的模式控制面板，執行不同賽事的燈光模式。采用美萊恩智能照明控制系統，使用起來非常簡單、便利。智能照明系統的模式控制面板是不可逆執行開關，即多次按下都執行同一模式，不會產生誤操作。同時智能控制面板具有指示燈功能，能夠指示現場燈光的效果狀態，方便現場監視。

一、建設單位照明概況：

??? 江西省贛州市**縣體育中心，位于贛州市**縣，屬于現代化大型綜合體育館。其在功能上不僅要能滿足各類大型比賽，而且還將成為集體育訓練、比賽和全民健身、文化娛樂、休閑旅游以及承辦大型室內外群眾活動于一體的城市現代化綜合性公共活動空間。館內分為主賽場和一般賽場，占地237畝，建筑面積4.2萬平米。?

照明是體育館功能得以充分體現的重要環節之一，其中體育館照明的重點是運動場照明，即比賽照明；其次是一般照明、觀眾席照明、應急照明、場地照明、建筑里面照明、室內照明以及道路照明等。這些都是體育場照明的重要組成部分；如何來滿足各類比賽場地的場景照明，同意對待各部分照明系統，使色溫、照度、眩光、顯色指數等都達到規定的標準。這不僅僅是鐙骨、光源上的選擇，還取決于照明系統的選擇及分配。準確的表達出各類比賽對照明的要求，選擇智能照明控制系統是現代化綜合功能型體育館的必要選擇。

?

二、需求分析：

根據本樓照明系統的上述特點，針對其不同功能區域的使用特征，分析其對于照明控制系統的功能需求如下所述：

1、根據《TY／T 1002.1-2005 體育照明使用要求及檢驗方法》中規定，體育場根據不用比賽規格、不同比賽類型要求不同燈光照明效果。例如電視轉播模式、無轉播模式、國際比賽模式、國內比賽模式、訓練模式等等?？刂乒δ芊浅碗s，若采用傳統的手動控制極容易出現誤操作，影響比賽效果。因此需要簡單的操作對各種復雜模式進行操作，快速、方便、準確，防止誤動作；

2、對于休息廳、衛生間、走廊、樓梯間、器材庫等室內輔助用房，需要進行人來燈亮人走燈滅的自動控制；

3、對于入口坡道、敞開式休息廳等室外或采光良好的區域，除了需要進行人來燈亮人走燈滅的自動控制，還需要根據室外照度條件，如果室外采光良好時，不開燈；

4、會議室、貴賓室、接待室等高檔房間往往需要承接接待領導外賓等重要任務，因此需要對其照明檔次有更高要求。需要根據使用場景設計場景調光、模式控制、無線遙控、遠程控制、百葉窗幕布聯動等更加豐富的功能；

5、體育場、室內籃球場、羽毛球場等有比賽、打掃、練習等進行不同模式的燈光控制；

6、對于體育場外停車場、花壇、景觀照明需要根據日出、日落時間等自動開燈熄燈；

7、可以在中控室對于體育場整體的照明情況進行監視和控制，以節省大量人力對照明系統監視巡邏；

?

三、對應解決：

?? 根據我體育館對于照明控制系統的需求，及現代化體育場照明控制系統特點，對以上照明控制需求進行如下的方案設計作為對應。

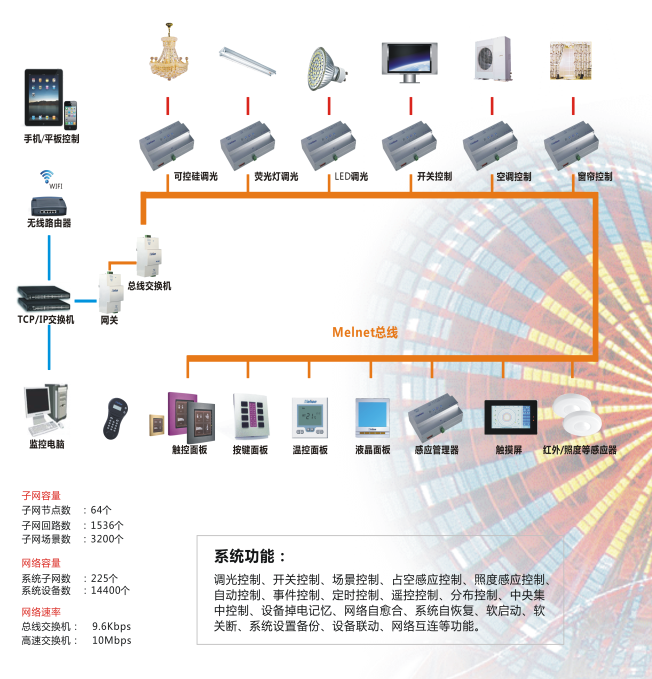

1、通過將體育場館中的照明回路接入美萊恩智能照明系統，根據本場館承接不同體育賽事、演出任務的燈光布置效果，對其照明回路的開關、調光模式進行編輯，并設置相應的模式控制面板，執行不同賽事的燈光模式。智能照明系統的模式控制面板是不可逆執行開關，即多次按下都執行同一模式，不會產生誤操作。同時智能控制面板具有指示燈功能，能夠指示現場燈光的效果狀態，方便現場監視。

2、體育場館是公共場所，一般不在公共區域安裝控制面板。通過將走廊等公共區域的照明回路接入照明控制系統，并在公共區域的適當天花板位置加裝紅外線傳感器，通過監測人體和周圍環境的溫差和位移，實現對公共區域回路的控制，達到人來燈亮人走燈滅的效果。

3、對于入口坡道、敞開式休息廳等室外或采光良好的區域，還可使用帶有照度感應能力的紅外線傳感器探頭，這樣當室內照度水平相當時，即使人經過，燈具也不會點亮，最大限度利用自然光節能。傳感器還具有10秒至30分鐘的延時設定功能，可根據被控區域的使用情況任意設定，杜絕了燈具頻繁開關燈具對其壽命的損害；

4、針對本體育館會議室、貴賓室、接待室等高檔房間接待領導、外賓的需求，為凸顯體育館控制管理的水平和照明檔次。可將照明回路接入智能遙控開關控制，并將其調光燈具的調光驅動鎮流器接入調光模塊，進行調光控制。其房間選取電動窗簾，并通過系統電動機模塊進行控制機，為其在房間安裝智能照明操作控制面板，方便使用和操作。 在墻壁上的安裝控制面板中預設會議場景、休息場景、會客場景等多個模式，讓客人或工作人員可進行“一鍵化”操作。配合場景調光、模式控制、手機/平板控制、遠程控制、中央空調風機盤管控制、電動窗簾控制等豐富的功能。為客人供更加高級、舒適的照明體驗，及良好的會議氛圍。

5、根據體育場有比賽、打掃、練習等進行不同模式燈光控制的需求；可對不同照明回路進行合理的組合，分配成為不同的照明控制模式或群組，應對體育場日常照明比賽、打掃、練習等不同狀態，并可以通過在控制開關上簡單的設置來控制這些模式、群組的實現。例如：在保潔工作室設置“打掃”開關，在打掃時，保潔人員按下“打掃”開關，燈具實現間隔點亮，維持可見狀態，同時不會浪費過多的電力，清掃結束后，保潔人員回到自己的工作室整理物品，同時將“打掃”模式關閉；這樣就可以輕松的做到一人職守，輕松控制。

6、對于體育場的外景、景觀照明是一般在重大節假日，或重要比賽時使用的，有些場館的室外照明比較靈活?？稍谥锌厥覍ζ涫彝庹彰鞯牟煌Ч庉嫵刹煌Ｊ?，根據體育場的外景不同需求，由中控室直接進行控制，方便景觀照明的管理。

7、對于體育場集中控制和監視的需求，為了可以在中控室對于整體的照明情況進行監視和控制，提供2種方案進行選擇：一方面在控制室加裝與整體體育場照明回路同數量的控制面板；這樣可以有效并直觀的看到每條回路的開關狀態。另一方面為系統加裝美萊恩智能照明后臺監控系統；中控室人員可以通過Melion監控軟件直觀的在體育場平面圖中看到每條回路的開關狀態。兩種方案互為備用，相互補充，方便控制和操作。

?

四、美萊恩智能照明的特色及優勢

　 眾所周知，計算機構成非常復雜。但今天，連一個小孩子都可以輕松使用它們。目前，智能控制系統的普及遠未達到PC那么廣泛。正因為如此，Melion的控制系統在開發之初就考慮了這些細節，通過多種技術手段令系統具有設備自診斷、網絡自愈合、和系統自修復功能，簡化了維護程序，輕松駕馭這個系統，真正做到省錢、省力、省心！

　1、Melion系統模塊采用鋁合金設計，有效抵抗各種射頻及工頻幅射；強制散熱，將工作產生的熱量迅速傳遞出來，系統工作更穩定，顯著延長使用壽命。

??2、多彩觸控面板采用電容式觸摸技術，可DIY隨心更換界面簽，可隨心定義各功能鍵。

? 3、總線交換機具有自動修復功能，指令設計獨到，可以自動修復網絡故障，確保系統正常工作。

　4、獨創“傻瓜式”免維護技術，我司產品如出現故障，只需更換故障模塊，系統重新上電，就可以下載程序，無需人工編程。

??? Melion致力于提供最佳的設備智能化解決之道，嚴格按照ISO9001:2008國際質量管理體系運作，經過二十年潛心研究而不斷完善的“DPMT產品質量管理模型”，是ISO9000應用與實踐的結晶，它確保了Melion生產的產品具有國際一流的品質。Melion產品通過了CE等國內外權威認證，符合最嚴格的安全、EMC幅射與抗干擾標準，深受客戶好評。
